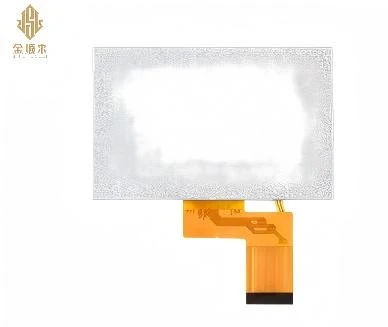

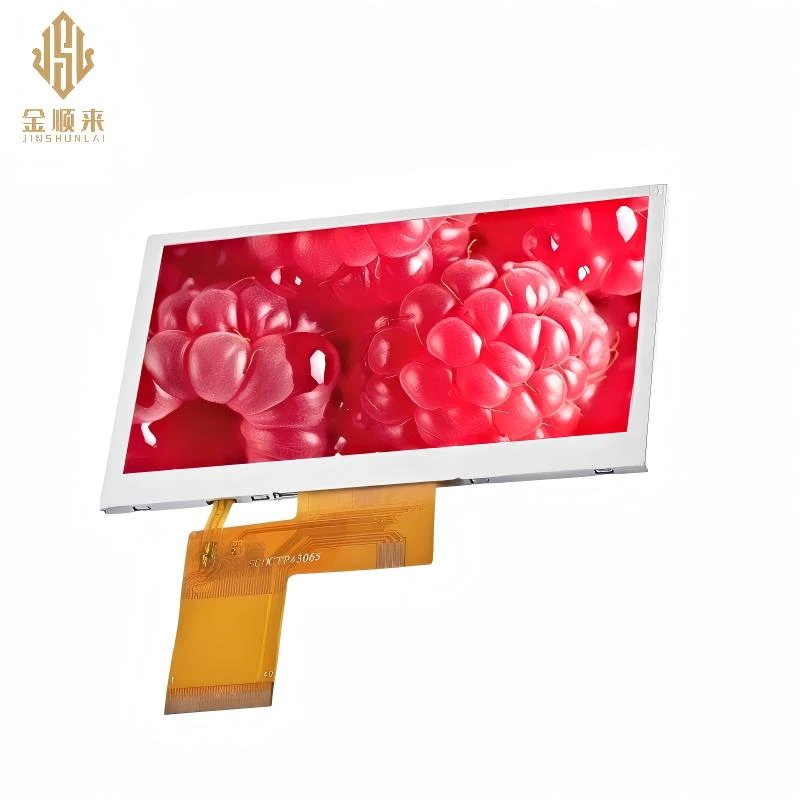

7 TFT LCD krāsu displejs

apraksts

Ar kompakto izmēru un daudzpusīgo funkcionalitāti šis risinājums nodrošina perfektu līdzsvaru starp displeja kvalitāti un uzstādīšanas vietu, kas ir savietojams ar automobiļu, dzīvojamo, rūpniecisko vadības sistēmu un aprīkojuma paneļiem. Tā augstas-izšķirtspējas spilgtums nodrošina kristāldzidrus attēlus ar patiesām-līdz-dzīviskām krāsām un pietiekamu spilgtumu, nodrošinot redzamību dienasgaismā vai spilgtā vidē bez krāsu kropļojumiem vai izplūšanas. Kompaktais dizains ļauj viegli uzstādīt iegultos, sienas -vai darbvirsmas izvietojumos, nemanāmi integrējoties ar dažādu ierīču korpusiem. Energoefektīvs ar zemu siltuma ražošanu, tas nodrošina stabilu veiktspēju ilgstošai 24-stundu darbībai. Spēcīga saderība atbalsta tādas izplatītas saskarnes kā AV/VGA/HDMI, atvieglojot savienojumus ar datoriem, mātesplatēm, kamerām un rūpnieciskajiem datoriem. Izstrādāts tā, lai tas kalpotu ar izturību, ilgu kalpošanas laiku un izturību pret vibrācijām un traucējumiem, tas ir izcils prasīgās vidēs, piemēram, rūpnieciskos apstākļos, transportlīdzekļos un drošības sistēmās. Piedāvājot izcilu izmaksu veiktspēju, izmantojot kontrolētu izmaksu masveida ražošanu, tas nodrošina pieņemamas cenas un lielāku vērtību lielapjoma pirkumiem.

Produkta izmērs: 7-collas TFT Krāsu LCD ekrāna izšķirtspēja ir 800 (RGB) × 480, izmantojot augstas -izšķirtspējas izšķirtspēju, lai nodrošinātu izsmalcinātus displejus, asu tekstu un skaidrus attēlus, kas atbilst dažādu ierīču augstas izšķirtspējas datu un vizuālā displeja prasībām. Spilgtums: 250 ~ 500 cd/m². Ekrāna spilgtums svārstās no 250 līdz 500 cd/m², nodrošinot skaidrus un spilgtus displejus. Varat pielāgot augstākus spilgtuma līmeņus, lai tie atbilstu dažādām iekštelpu un āra vidēm. Kontrasta attiecība: 300 ~ 800:1. Ekrānā ir redzams ass melns{17}}un-balts kontrasts ar skaidrām teksta un ikonu malām, kas nodrošina spēcīgu vizuālo dziļumu. Skata leņķi: pilns/plats skats, kas ietver pilna/plata skata tehnoloģiju ar horizontālo/vertikālo leņķi, kas pārsniedz 170 grādus. Neatkarīgi no tā, vai to skatās no priekšpuses, sāniem vai virs galvas, ekrāns nodrošina konsekventu krāsu atveidi bez krāsu novirzēm vai spilgtuma izmaiņām, nodrošinot skaidru un nevainojamu displeja kvalitāti vairāku lietotāju koplietošanai vai uzstādīšanai šaurās vietās. Displeja režīms: TFT vienmēr{34}}tiek rādīts displejā ar pārraides tehnoloģiju. Pateicoties augstai fona apgaismojuma izmantošanas efektivitātei un dabiskai krāsu atveidei, ekrāns saglabā melnu stāvokli strāvas padeves pārtraukuma laikā, vienlaikus nodrošinot stabilu un uzticamu displeja veiktspēju. Atbalstītie saskarnes veidi: RGB, MCU, SPI un MIPI. Sistēma ietver vairākus interfeisa veidus, tostarp RGB, MCU, SPI un MIPI, ļaujot elastīgi izvēlēties, pamatojoties uz klienta galveno vadības risinājumu. Pateicoties plašai draiveru savietojamībai, tas atbilst dažādām ierīču izstrādes prasībām. Savienojuma metode: FPC (Flexible Printed Circuit Board) ar elastīgu vadu pretestībai liecei un stabilai signāla pārraidei. Kabeļa garumu var pielāgot atbilstoši kopējai mašīnas struktūrai, lai atvieglotu montāžu. Darba temperatūras diapazons: -20 grādi līdz +70 grādi . Izmantojot plaša temperatūras diapazona komponentus, sistēma nodrošina stabilu un uzticamu veiktspēju visā šajā temperatūras spektrā, atbilstot stingrām ekspluatācijas prasībām automobiļu, āra un rūpnieciskiem lietojumiem. Pieskāriena funkcionalitāte: ar rezistīviem vai kapacitatīviem skārienpaneļiem, šie pielāgojamie interfeisi nodrošina atsaucīgu darbību, lai apmierinātu dažādas ierīces mijiedarbības prasības.

Displeja parametru pielāgošana: TFT LCD krāsu displejam ir regulējams spilgtums (ar augstu -spilgtuma versijām, kas pārsniedz 500 cd/m² saules gaismas redzamībai), pielāgojamas kontrasta attiecības un atbalsts īpašām izšķirtspējām (noklusējuma 800 (RGB) × 480, pielāgojams citām specifikācijām). Krāsu displeja optimizācija ir pieejama ar 262 K vai 16,7 M izšķirtspējas opcijām, tostarp krāsu kalibrēšanas iespējām. Pielāgojamas saskarnes un savienojumi: 7- collu TFT displejs atbalsta saskarnes veida pielāgošanu (RGB/MCU/SPI/MIPI var izvēlēties pēc vajadzības), kā arī FPC elastīgo kabeļa pielāgošanu (tostarp garuma, tapas konfigurāciju un maršrutēšanas dizainu ar elastīgām īsa/gara kabeļa opcijām). Šīs saskarnes ir saderīgas ar jūsu resursdatora kontrollera risinājumiem. Pielāgojama pieskāriena funkcionalitāte: atbalsta gan rezistīvās, gan kapacitatīvās pieskāriena ievades ar regulējamiem jutības līmeņiem un pieskāriena zonām. Kapacitatīvā pieskāriena funkcija atbalsta vairāku{14}skārienu jaunināšanu, savukārt rezistīvais pieskāriens atbilst stingrām vides darbības prasībām. Vides-adaptīvā pielāgošana: regulējama darba temperatūra (noklusējums-20 grādi līdz +70 grādiem, jaunināms uz rūpnieciskās-pakāpes plašu temperatūras diapazonu no -30 grādiem līdz +85 grādiem), optimizēta rūpnieciskā pret-traucējumu un vibrācijas izturība, automobiļiem piemērota āra darbības un vibrācijas izturība. Struktūras un izskata pielāgošana: moduļu izmēru un redzamā laukuma pielāgošana, uzstādīšanas metodes pielāgošana (virsmas montāža/skrūvju fiksācija/strukturāla iegulšana), fona apgaismojuma krāsu pielāgošana (balta, silti balta utt.), ekrāna biezuma optimizācija un savietojamība ar ierīces iekšējo telpu. Pievienotās vērtības pielāgošana: atbalsta fona apgaismojuma pielāgošanu, miega režīma pielāgošanu, pievieno ūdensnecaurlaidīgu un putekļu necaurlaidīgu apstrādi, nodrošina draivera saderības pielāgošanu un piedāvā personalizētus displeja interfeisa optimizācijas ieteikumus. Elastīga pielāgošana: pielāgoti risinājumi, kuru pamatā ir klienta sniegtie rasējumi, paraugi un prasības. Elastīgs minimālais pasūtījuma daudzums, lielapjoma pielāgošanas atlaides par rūpnīcas cenām un regulējami piegādes termiņi. Tehniskais atbalsts: nodrošina pielāgotus optimizācijas risinājumus ar draivera tehnisko dokumentāciju un piedāvā tehnisko palīdzību produkta lietošanas laikā.

Displeji Ražošanas procesā ietilpst: izejmateriālu skrīnings un pirmapstrāde: izvēlieties augstas{0}}kvalitātes pamatizejvielas, kuras pirms ievadīšanas tiek stingri pārbaudītas, izmantojot liela-palielinājuma optiskos detektorus, lai nodrošinātu atbilstību noteiktajiem parametriem. Masīvu izgatavošanas process (pamatprocedūra): TFT (plānas-plēves tranzistoru) bloki tiek izgatavoti uz stikla pamatnēm. Vārtu, pusvadītāju slāņa, avota un drenāžas ķēžu struktūras veidojas, izmantojot tādus procesus kā izsmidzināšana un PECVD nogulsnēšanās. Pēc tam tiek izmantotas litogrāfijas, izstrādes un kodināšanas darbības, lai precīzi "iegravētu" ķēdes modeļus, kas kontrolē pikseļu ieslēgšanas/izslēgšanas stāvokļus, nodrošinot stabilu katra pikseļa vadītspēju. Krāsu filtru izgatavošana: pigmenta dispersijas metodi izmanto, lai izkliedētu R, G un B mikro{7}pigmentus caurspīdīgos gaismjutīgos sveķos. Pārklāšanas, ekspozīcijas un attīstīšanas procesos secīgi tiek veidoti trīs krāsu modeļi. Krāsu savienojumos ir pievienota melnā matrica (BM), lai novērstu gaismas noplūdi. Visbeidzot, tiek izgatavota aizsargplēve un ITO elektrods, lai nodrošinātu krāsu displeja tīrību un viendabīgumu, vienlaikus saglabājot precīzu pikseļu atbilstību TFT masīva substrātam. LCD kastes montāžas process: substrāts ar TFT masīvu ir precīzi saskaņots ar krāsu filtra substrātu. Uz substrāta virsmas tiek pārklāta izlīdzināšanas plēve, kam seko berzes apstrāde, lai izraisītu sakārtotu šķidro kristālu molekulāro izlīdzināšanu. Blīvējuma līme tiek uzklāta ap malām, kamēr polsterējums tiek izsmidzināts. ODF metode tiek izmantota, lai vienlaicīgi pabeigtu kristāla pildīšanu un kastes veidošanos. Pēc termiskās apstrādes, lai sacietētu blīvējuma līmi, LCD kaste nodrošina hermētisku blīvējumu bez šķidruma noplūdes un vienmērīgu molekulu izlīdzināšanu, nodrošinot optimālu displeja veiktspēju. Moduļa montāža un pielāgošana: uzstādiet LED fona apgaismojumu, augšējo/apakšējo polarizatoru un pievienojiet pielāgotas saskarnes, tostarp RGB/MCU/SPI/MIPI, pamatojoties uz specifikācijām. Lodējiet FPC elastīgo vadu (atbilstoši pielāgotajam garumam un tapas konfigurācijai), integrējiet skārienjutīgos paneļus (rezistīvos/kapacitatīvos), lai pabeigtu moduļa montāžu. Turklāt ieviesiet hidroizolāciju, putekļu necaurlaidību vai plašu -temperatūras optimizāciju rūpnieciskajām vadības sistēmām un automobiļu lietojumiem. Novecošanas pārbaude un iepakojums/sūtījumi: veiciet visaptverošas gatavo moduļu pārbaudes, tostarp optiskās veiktspējas (spilgtums, kontrasta attiecība, krāsu precizitāte), elektriskās veiktspējas (saskarnes vadītspēja, skārienjutība) un vides pielāgošanās spējas (augstas/zemas temperatūras testēšana), lai noteiktu neatbilstošus produktus. Veiciet novecošanas testus (ilgstošu darbību augstas temperatūras apstākļos ar strāvas padevi), lai noteiktu iespējamos kvalitātes defektus, nodrošinot produkta kalpošanas laiku, kas ir lielāks par 30 000 stundām vai vienāds ar to. Izejot pārbaudes, iepako produktus atbilstoši pielāgotajām specifikācijām ar vadītāja tehnisko dokumentāciju nosūtīšanai, saglabājot pilnīgu izsekojamību visā kvalitātes kontroles procesā.

Civilās izklaides visurgājējs: paredzēts izklaides visurgājējiem{0}}, un tas parāda galvenos braukšanas datus, tostarp ātrumu, apgriezienus minūtē, degvielas līmeni, pārnesuma pozīciju un nobraukumu. Ierīce atbalsta navigāciju, Bluetooth savienojumu un multivides atskaņošanu, lai uzlabotu braukšanas pieredzi. Pielāgojams ar kompaktu paneli, kas atbilst ATV vadības paneļiem, tam ir pret-atspīduma un ūdensnecaurlaidīgs dizains, kas paredzēts braukšanai ārā spilgtā apgaismojumā un nelīdzenā vidē.

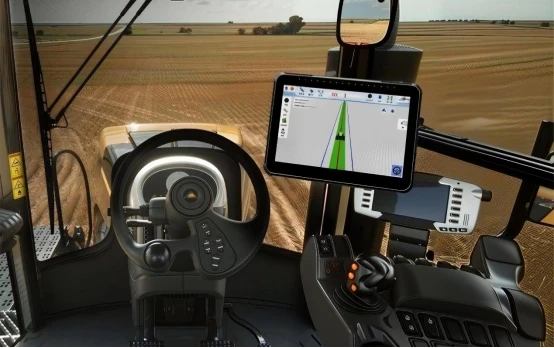

Lauksaimniecības visurgājēji: paredzēts lauksaimniecības bezceļu{0}}transportlīdzekļiem, tas parāda darbības datus, piemēram, darba stundas, nobraukumu un degvielas patēriņu. Pielāgojams ar putekļu, ūdensnecaurlaidīgiem un korozijizturīgiem-paneļiem, tas ir piemērots putekļainai un mitrai videi, piemēram, lauksaimniecības zemēm un augļu dārziem. Turklāt tas atbalsta integrāciju ar lauksaimniecības tehnikas palīgsistēmām, lai parādītu darbības parametrus, tādējādi uzlabojot lauksaimniecības efektivitāti

Policijas/glābšanas kvadracikls: specializēts ATV modelis, kas paredzēts policijas patruļām un glābšanas operācijām ārpus telpām. Tam ir pielāgots augsta-spilgtuma, pilna-skata displeja ekrāns, kas spēj parādīt GPS pozicionēšanu, sakaru datus un glābšanas komandas. Ar pret-traucējumu iespējām un ātrās reaģēšanas funkcijām šis transportlīdzeklis ir pielāgots sarežģītiem glābšanas scenārijiem, piemēram, kalnainam apvidum, tuksnešiem un džungļiem, nodrošinot efektīvu glābšanas un patrulēšanas misiju izpildi.



Kvadracikls pusaudžiem/bērniem: īpašs kvadracikla modelis, kas pielāgots jauniem braucējiem ar modernizētu displeja interfeisu, kas skaidri parāda galvenos rādītājus, piemēram, ātrumu (ar ātruma ierobežojuma brīdinājumiem) un akumulatora/degvielas līmeni. Skrāpējumiem-izturīgais, triecienizturīgais-panelis un kompaktie izmēri nodrošina ergonomisku vadību bērniem. Pielāgojami karikatūras-stila displeji uzlabo gan funkcionalitāti, gan izklaides vērtību. bieži uzdotais jautājums.



1. jautājums: piešķiriet ekrāna kontrasta attiecības pārbaudei prioritāti (noklusējuma diapazons: 300–800:1). Ja rodas krāsu izkropļojumi vai izplūdumi, noregulējiet spilgtumu (250–500 cd/m²). Ja problēmas joprojām pastāv, sazinieties ar pēc-pārdošanas atbalsta dienestu, lai veiktu problēmu novēršanu. Visticamākie cēloņi ir draiveru saderības problēmas vai kabeļa kontaktu problēmas, kuras var novērst, veicot mērķtiecīgus pielāgojumus. 2. jautājums: vai displejs parāda dažādus efektus, skatoties no dažādiem leņķiem? 2. jautājums: šim produktam ir pilns-skata dizains, kas nodrošina bez krāsas novirzes vai spilgtuma atšķirību, skatoties horizontāli vai vertikāli. Ja rodas skata leņķa novirze, tas galvenokārt ir saistīts ar uzstādīšanas leņķi vai vadu kontakta problēmām. FPC elastīgo kabeli (atbalsta pielāgotu garumu) var ievietot atkārtoti vai pielāgot ierīces uzstādīšanas pozīciju. 3. jautājums. Kas izraisa melnu ekrānu vai displeja iedegšanos? Q3: Vispirms pārbaudiet, vai displeja barošanas avots (noklusējuma 3,3 V) darbojas pareizi. Pēc tam pārbaudiet FPC vadu kontakta stāvokli. Ja gan barošanas avots, gan vadi ir neskarti, pārbaudiet fona apgaismojuma draiveri. Rūpnieciskiem lietojumiem prioritāri izvēlieties platas-temperatūras versiju (-20 grādi līdz 70 grādi), lai novērstu ekrāna aptumšošanu zemā temperatūrā. Q4: Vai FPC elastīgais kabelis ir pakļauts atslābumam un sliktam kontaktam? 4. jautājums: ar augstu -stabilitātes FPC elastīgo kabeļa dizainu ar pielāgojamu garumu un tapas konfigurāciju, tas nodrošina drošu kabeļa ievietošanu uzstādīšanas laikā, lai novērstu vilkšanu. Rūpnieciskām-lietotnēm ir pieejams papildu saskarnes pastiprinājums, lai samazinātu saskarsmes problēmas. 5. jautājums. Kā rīkoties pēc-pārdošanas pakalpojumu sniegšanas, ja produktam ir kvalitātes problēmas? 5. jautājums: atbalsta atgriešanu/maiņu 7 dienas bez uzdotiem jautājumiem (izņemot cilvēka izraisītus bojājumus). Lielapjoma pirkumiem ir pieejama paraugu pārbaude. Ja displejā rodas novirzes vai pieskāriena kļūme turpmākās lietošanas laikā, sazinieties ar tehnisko komandu, lai saņemtu remonta vai nomaiņas pakalpojumus, un visa procesa laikā tiek nodrošināts visaptverošs tehniskais atbalsts.
